ОРГАНИЗАЦИЯ ЛОКАЛЬНОЙ СЕТИ В КЛАССЕ И ЕГО РАБОТА
На этом уроке мы рассмотрим как установить и настроить локальную сеть в компьютерном классе. Установленная и правильно настроенная локальная сеть открывает целый ряд возможностей для учебного процесса, наличие которых уже давно считаются нормой и требуются современной системой образования.
Итак для установки локальной сети нам понадобятся сетевой кабель (длинна зависит от размеров класса и количества компьютеров в нем), коннекторы (количество компьютеров умножьте на 2 и прибавьте еще штук 10 на всякий случай), хаб (количество портов зависит от количества компьютеров в классе), ну и конечно же сетевые карты, установленные на каждом компьютере.
Для обжима сетевого кабеля лучше всего использовать специальные щипцы. Их вы можете попросить у того кто этим непосредственно занимается. Самый простой способ (схема) обжима сетевого кабеля напрямую т. е. вы просто слаживаете провода так как показано на рисунке. Порядок цветов можно поменять главное его нужно запомнить для точно такого же порядка обжима на другой стороне. Ровненько слаживаем провода и так же ровно обрезаем. Засовываем в коннектор и зажимаем.
Рис.7.1. Порядок расположения проводов кабеля
Еще раз повторю, на другой стороне провода вы должны использовать ту же цветовую схему. Один коннектор подключаем к сетевой карте компьютера, а второй в хаб.
Рис. 7.2. Сетевая карта
Теперь займемся настройкой локальной сети. Итак на каждом компьютере (по очереди) заходим в сетевые подключения, нажимаем правой кнопкой мыши по значку подключение локальной сети и заходим в Свойства (Рис. 7.3.).
Рис. 7.3. Настройка локальной сети

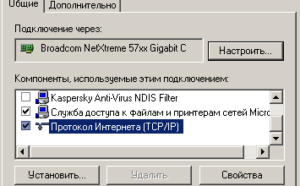

В появившемся окне выбираем Протокол интернета TCP/IP и нажимаем свойства.
Рис. 7.4. Настройка локальной сети

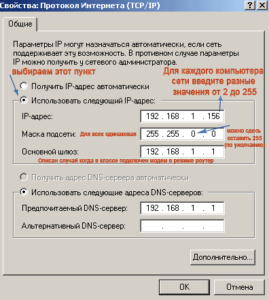

Выбираем пункт использовать следующий IP-адрес. Прописываем IP адрес компьютера. Если настраеваемая вами локальная сеть никуда больше не подключается (не является подсетью) то обычно прописываем следующие IP-адреса 192.168.1.(от 2 до 255 для каждого компьютера уникальный). Адрес 192.168.1.1 мы не трогаем т.к. его зарезервируем для подключения в сеть ADSL-модема в режиме роутер для возможности выхода в интернет с каждого компьютера подключенного в локальную сеть. Маска подсети у нас будет одинаковая 255.255.255.0. Она проставляется автоматически.
Рис. 7.5. Свойства TCP / IP Internet Protocol.
И для того что бы компьютер подключаемый в сеть имел выход в интернет в пункте основной шлюз прописываем IP-адрес модема 192.168.1.1.
Теперь локальная сеть в вашем классе установлена и настроена. Теперь мы можем показывать видео уроки по желаемому предмету используя локальную сеть, управлять компьютерами в сети, выполнить автоматизирование проверки знаний с помощью компьютерных тестов.
Вопросы и задания
Заполните кластер.
Просмотрите этот видео урок и определите свой уровень знаний.
Решите кроссворд
Интерактивные упражнения
Блиц-вопросы
Контрольные вопросы
Задание: Создайте видео ролик об организации и работе локальной сети в классе.
